引擎、提供者与服务

本文档详细介绍了 VTJ 低代码平台架构的核心组件：引擎、提供者（Provider）和服务层（Service Layer）。这三个组件构成了平台在可视化设计和 Vue 源代码之间进行双向转换的基础架构，统一管理设计时环境和运行时环境。有关这些组件处理的数据模型细节，请参阅工程模型和区块模型

核心架构模式

VTJ 平台采用引擎-提供者-服务（Engine-Provider-Service）模式，实现设计时环境、运行时环境和后端服务的关注点分离。

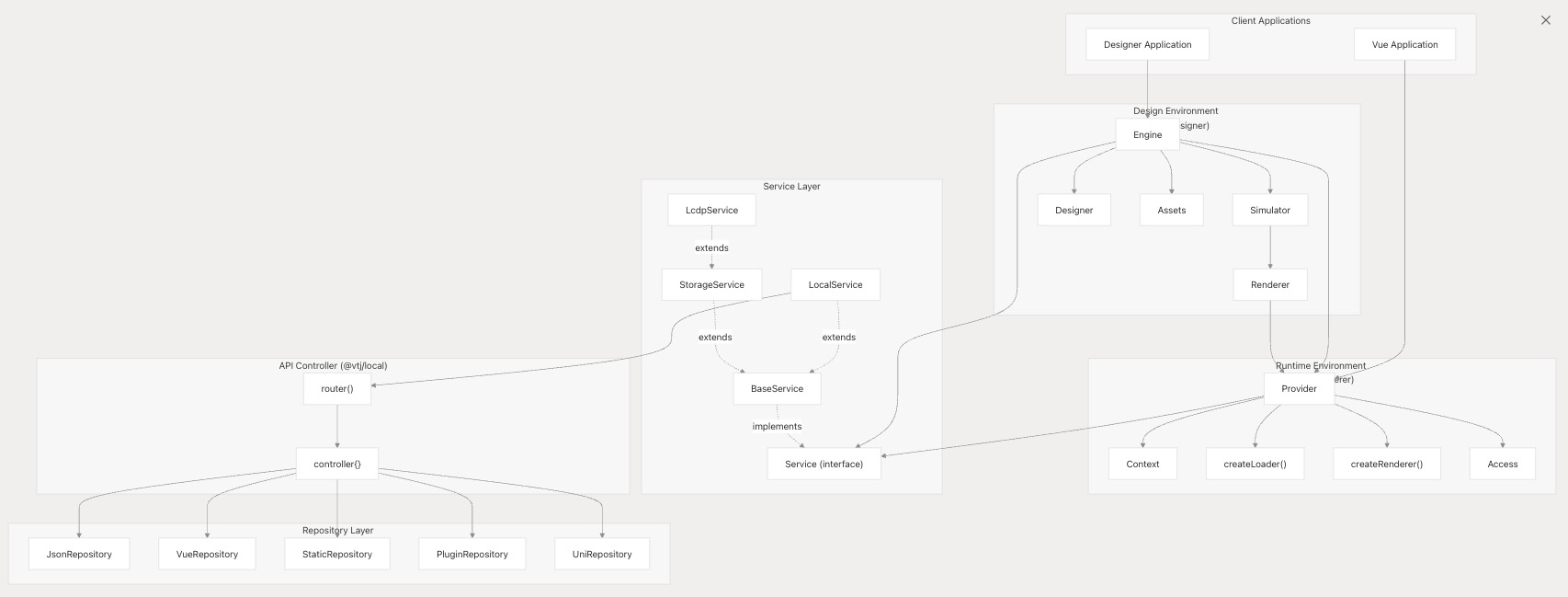

VTJ 核心架构：引擎-提供者-服务模式

引擎（Engine）

引擎是设计时环境的核心控制器，负责工程模型管理、模块编辑和画布渲染仿真。

引擎属性与初始化

Engine 类通过以下关键属性管理完整的设计时状态：

属性	类型	描述
service	Service	后端服务接口（文件操作/代码生成）
provider	Provider	运行时渲染提供者
simulator	Simulator	画布渲染仿真器
project	`Ref<ProjectModel>`	当前加载的工程模型
current	`Ref<BlockModel>`	当前编辑的区块模型
access	Access	身份验证与权限控制模块
history	`Ref<HistoryModel>`	撤销/重做历史记录堆栈

// 引擎初始化
const engine = new Engine({
  container: containerElement, // UI容器元素
  service: localService, // 后端服务实例
  materialPath: '/', // 物料资源基础路径
  adapter: adapterInstance, // 运行时适配器
  remote: 'https://lcdp.vtj.pro' // 远程服务器地址
});

引擎生命周期事件

引擎通过事件发射器绑定关键生命周期事件：

// 核心事件监听
emitter.on(EVENT_PROJECT_CHANGE, (e) => this.saveProject(e)); // 工程变更
emitter.on(EVENT_BLOCK_CHANGE, (e) => this.changeFile(e)); // 区块变更
emitter.on(EVENT_NODE_CHANGE, () => this.changeCurrentFile()); // 节点变更
emitter.on(EVENT_PROJECT_PUBLISH, () => this.publish()); // 工程发布
emitter.on(EVENT_PROJECT_FILE_PUBLISH, () => this.publishCurrent()); // 当前文件发布

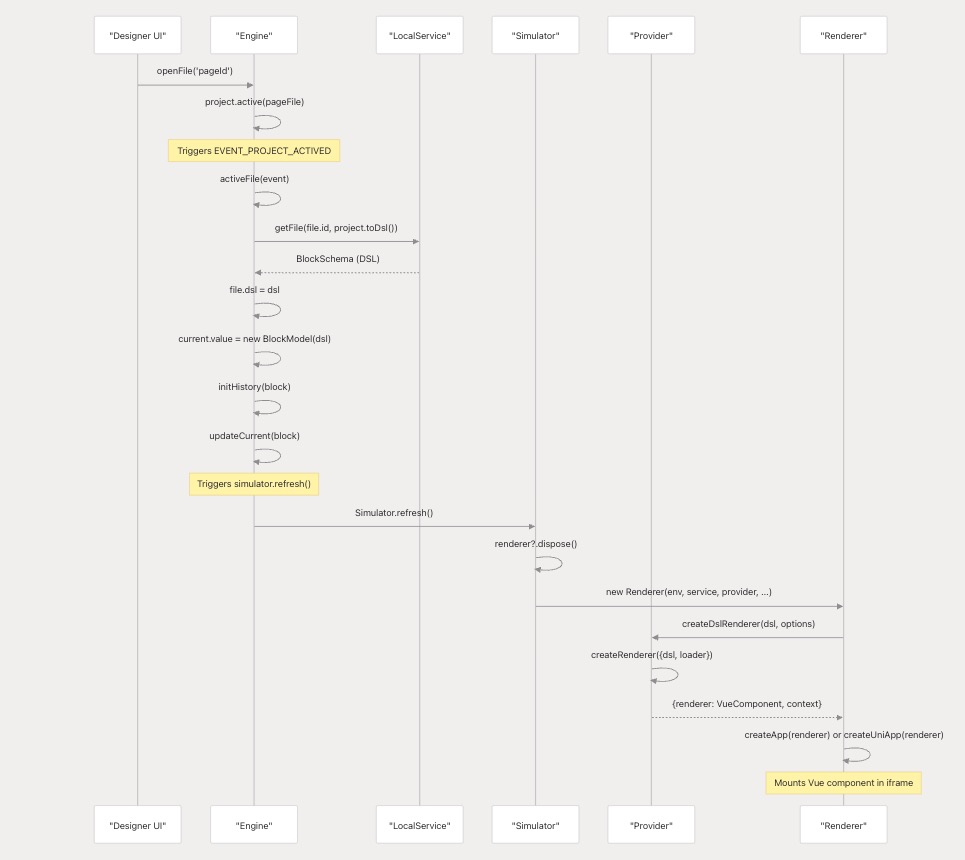

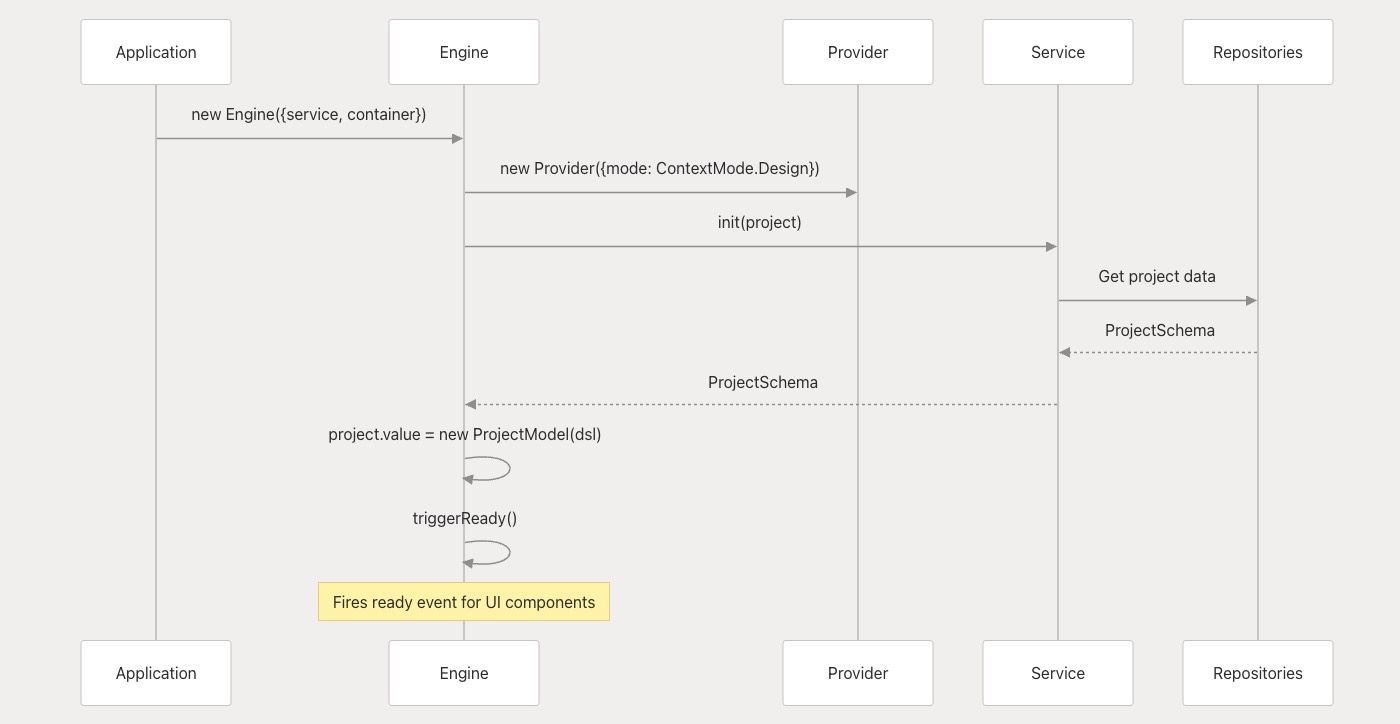

初始化流程

提供者（Provider）

提供者作为设计时模型与运行时环境的桥梁，负责依赖加载、物料管理和渲染上下文提供。

提供者属性与初始化

属性	类型	描述
mode	ContextMode	运行模式（Design/Raw/Runtime）
service	Service	后端服务接口
project	ProjectSchema	加载的工程架构
library	Record<string, any>	已加载的库依赖（Vue/VueRouter等）
components	Record<string, any>	注册的组件定义
apis	Record<string, Function>	平台API函数集合

// 提供者初始化
const { provider, onReady } = createProvider({
  mode: ContextMode.Runtime, // 运行模式
  service: localService, // 后端服务实例
  materialPath: '/materials', // 物料资源路径
  dependencies: {
    // 前端依赖库
    Vue: () => import('vue'),
    VueRouter: () => import('vue-router')
  }
});

上下文模式说明

模式	使用场景	特性
Design	设计时环境	支持节点选择/属性编辑等设计操作
Runtime	预览/运行时环境	完整交互功能，无设计控件
Raw	纯渲染模式	无平台依赖，最小化运行时

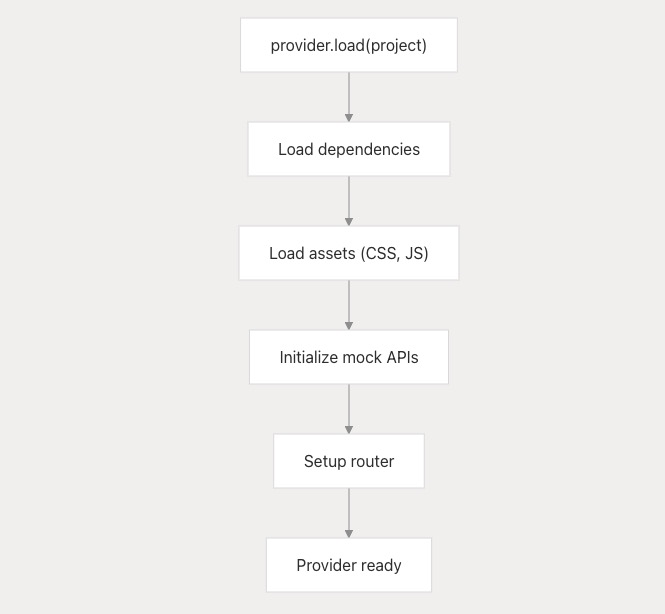

资源加载流程

Provider 通过 load 方法按需加载工程依赖和资源：

渲染能力

提供者支持从DSL架构创建渲染器实例：

// 根据文件ID获取渲染组件
const component = await provider.getRenderComponent('pageId');

// 从DSL架构创建渲染器
const { renderer, context } = provider.createDslRenderer(dslSchema);

服务层（Service Layer）

服务层抽象后端操作接口，涵盖工程数据管理、文件操作和代码生成等核心能力，采用分层架构设计。

服务接口架构

核心服务契约

Service 抽象类定义后端操作接口规范：

能力类别	关键方法	功能说明
配置管理	getExtension(), init()	工程初始化与扩展配置
工程管理	saveProject(), saveMaterials()	工程元数据保存
文件操作	saveFile(), getFile(), removeFile()	区块/页面文件CRUD操作
历史管理	saveHistory(), getHistoryItem()	撤销/重做历史记录管理
代码生成	publish(), genVueContent(), parseVue()	双向代码转换（DSL⇄Vue）
资产管理	uploadStaticFile(), getStaticFiles()	静态资源上传/管理

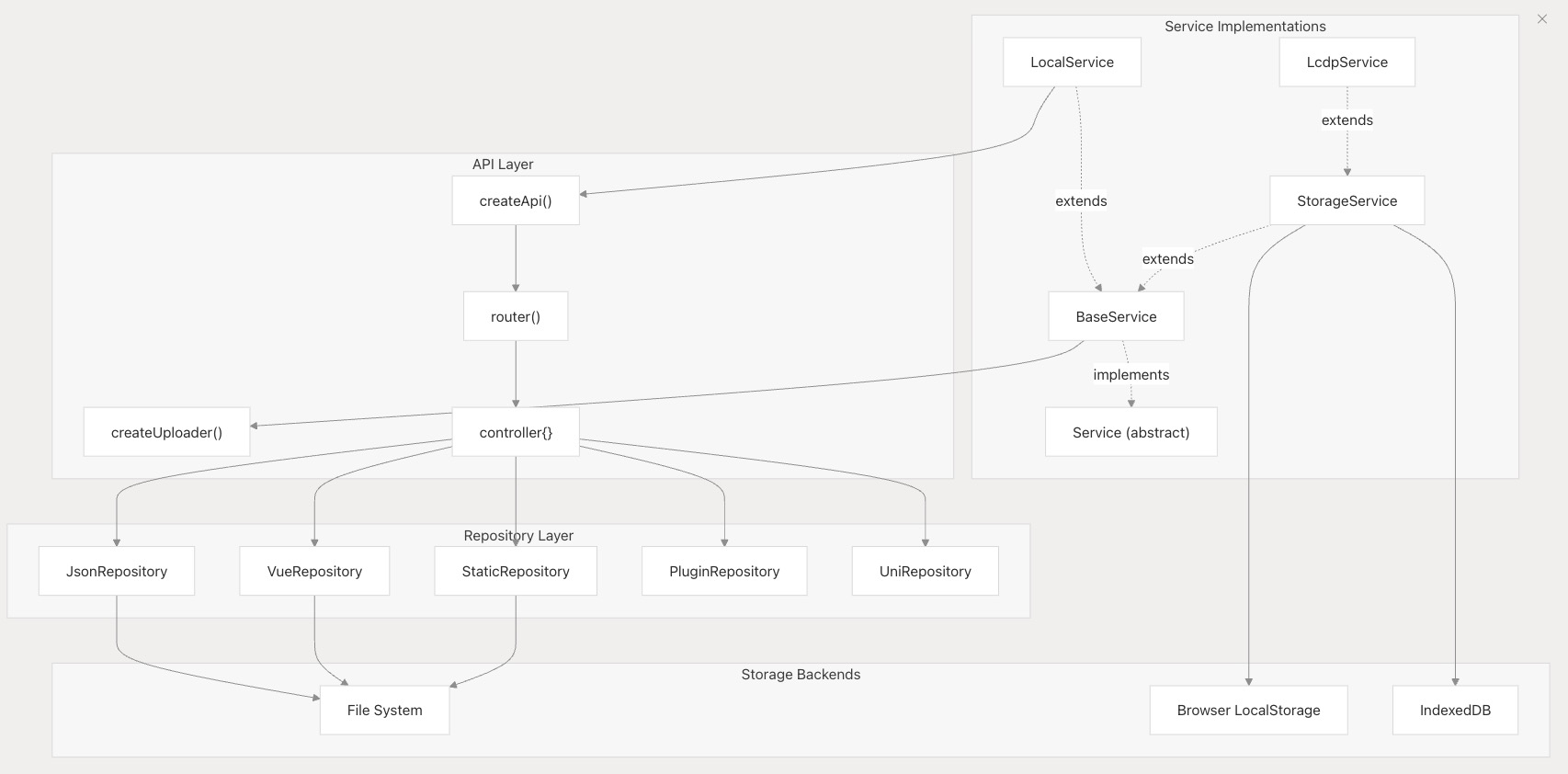

服务层架构

LocalService实现

LocalService 通过API控制器与本地开发服务器通信：

mermaid

sequenceDiagram
  participant L as LocalService
  participant A as API Controller
  participant S as Service
  participant R as Repository
  L->>A: POST /__vtj__/api/init.json
  A->>S: controller.init(req, opts)
  S->>R: JsonRepository.get(projectId)
  R-->>S: ProjectSchema
  S-->>A: Response
  A-->>L: Result

操作映射表

LocalService方法	HTTP方法	API端点	控制器方法	存储库操作
init()	POST	/init.json	controller.init	JsonRepository.get()
saveProject()	POST	/saveProject.json	controller.saveProject	JsonRepository.save()
saveFile()	POST	/saveFile.json	controller.saveFile	JsonRepository.save()
publish()	POST	/publish.json	controller.publish	VueRepository.save() + 代码生成

存储库层实现

存储库层为不同数据类型提供持久化方案：

存储库类型	存储位置	数据类型	核心能力
JsonRepository	.vtj/projects/, .vtj/files/	工程元数据/区块架构	工程配置的版本化管理
VueRepository	.vtj/vue/	生成的Vue单文件组件	源码版本控制/差异化对比
StaticRepository	public/static/	图片/CSS等静态资源	CDN上传/资源指纹管理
PluginRepository	package.json	平台插件配置	插件依赖解析/生命周期管理
UniRepository	src/	Uni-app工程配置	跨平台适配（小程序/H5）

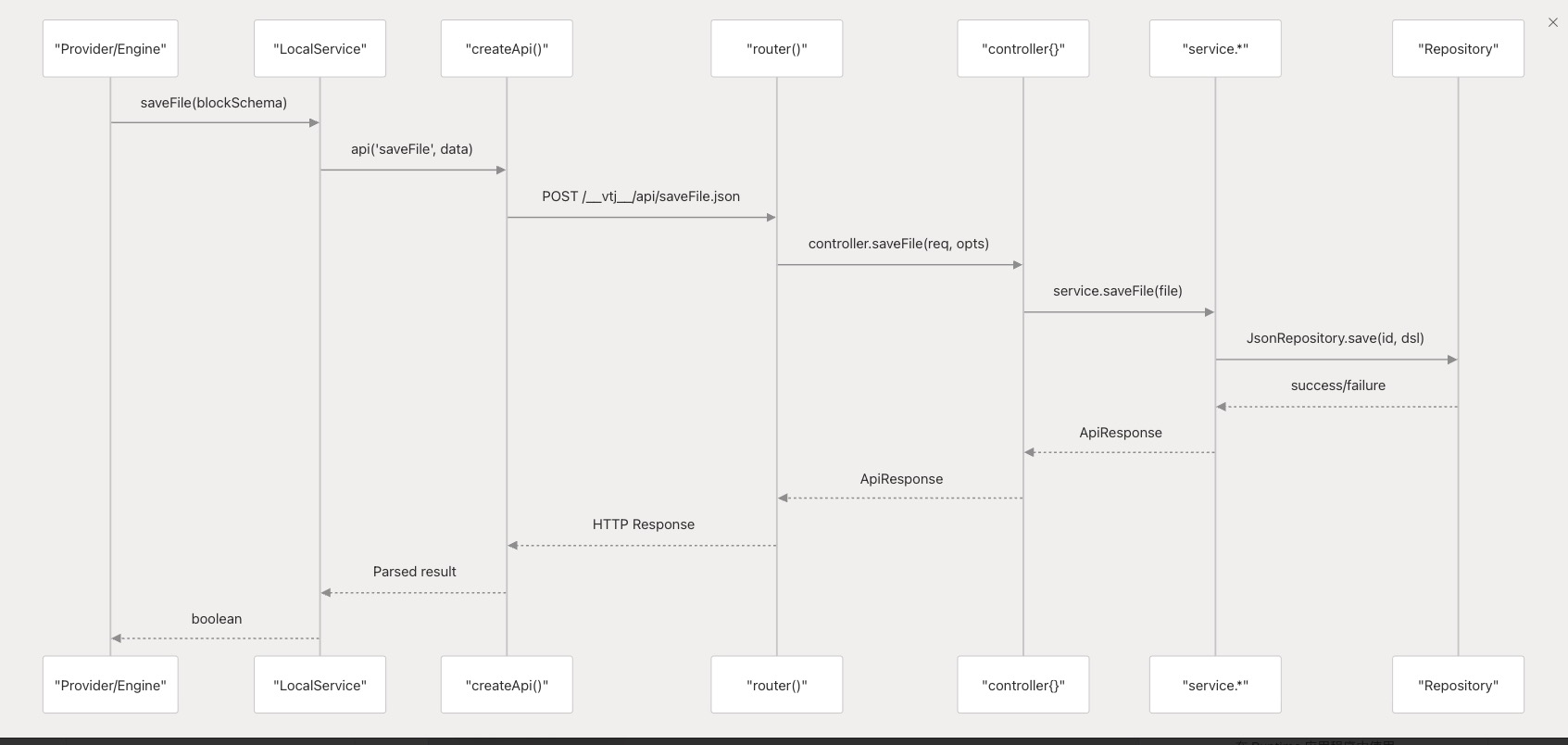

请求处理流程

组件间数据流

设计时→运行时流程

用户通过设计器修改区块属性
引擎生成更新的DSL架构
提供者重新创建渲染上下文
仿真器更新画布渲染

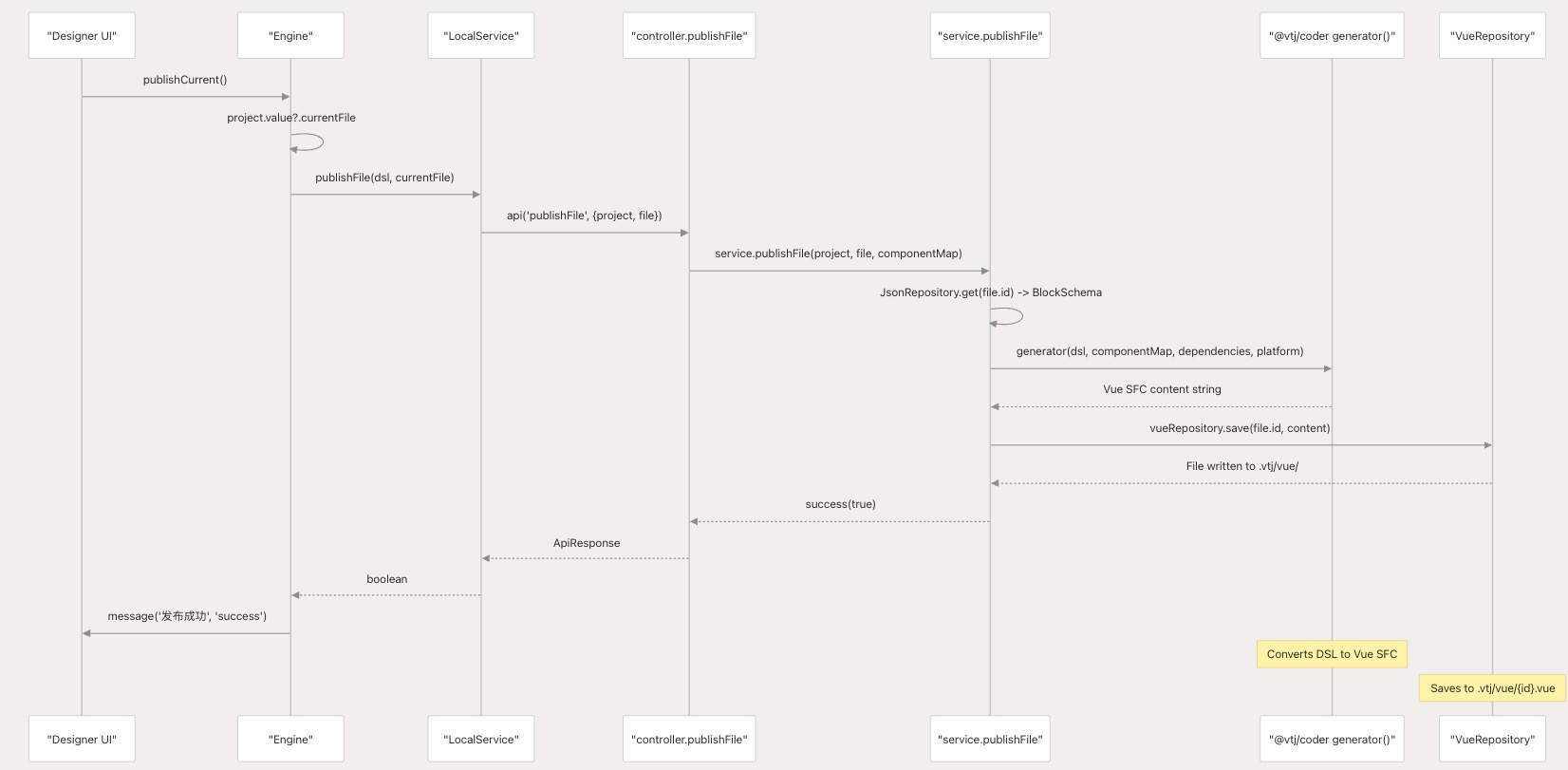

代码生成流程

用户触发发布操作
服务层执行代码生成
Vue SFC文件写入存储库
生成可部署的前端工程

集成示例

运行时环境集成

// 创建运行时提供者
const { provider, onReady } = createProvider({
  mode: ContextMode.Runtime,
  service: new LocalService(createServiceRequest(notify)),
  adapter: createAdapter({
    // 平台能力适配器
    loading, // 加载状态管理
    notify, // 通知系统
    useTitle, // 页面标题管理
    alert // 弹窗系统
  }),
  dependencies: {
    // 按需加载的依赖
    Vue: () => import('vue'),
    VueRouter: () => import('vue-router')
  }
});

// 提供者就绪后渲染组件
onReady(async () => {
  app.use(provider); // 注册提供者到Vue实例

  // 获取页面渲染组件
  renderer.value = await provider.getRenderComponent(
    route.params.id.toString(),
    (file) => setupPageSetting(app, route, file) // 页面配置初始化
  );
});

设计环境集成

// 创建设计时引擎
const engine = new Engine({
  container, // 画布容器
  service, // 后端服务实例
  materialPath: __BASE_PATH__, // 物料基准路径
  pageBasePath: base === '/' ? '' : base, // 页面基础路径
  adapter, // 运行时适配器
  access: __ACCESS__, // 权限控制模块
  remote, // 远程服务器配置
  auth, // 认证模块
  checkVersion // 版本检查
});

// 引擎就绪后打开文件
engine.ready(() => {
  engine.openFile(route.query.id as string); // 通过URL参数打开指定文件
});

服务层集成模式

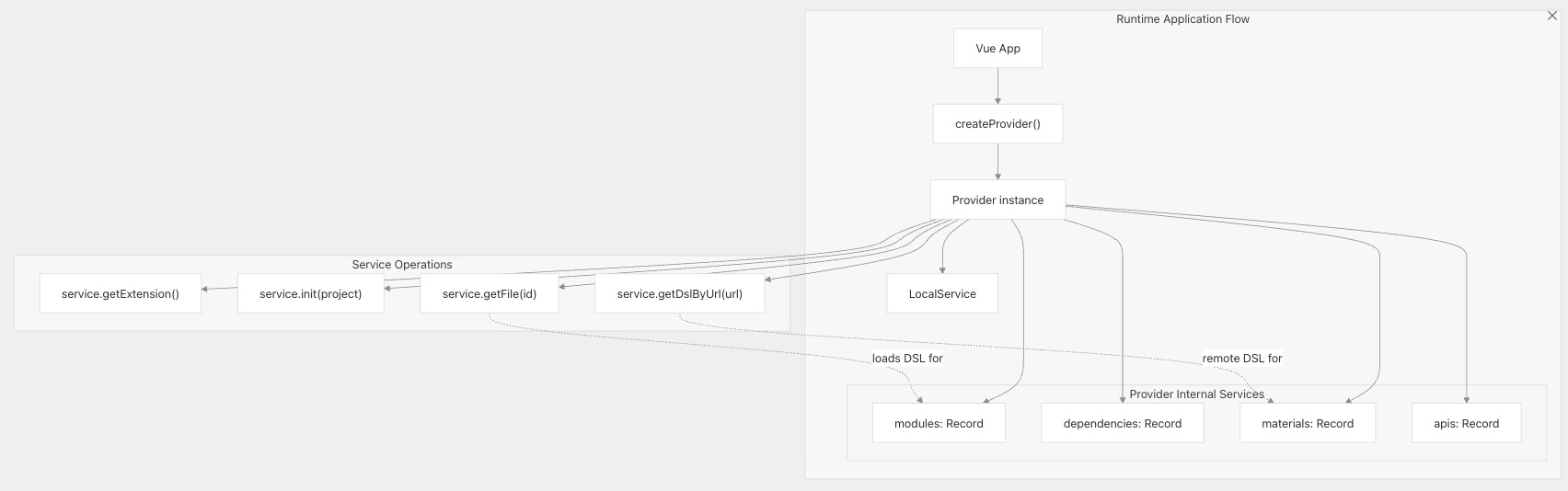

运行时服务集成

关键点：运行时环境通过轻量级服务代理与后端交互，避免直接依赖平台内部模块

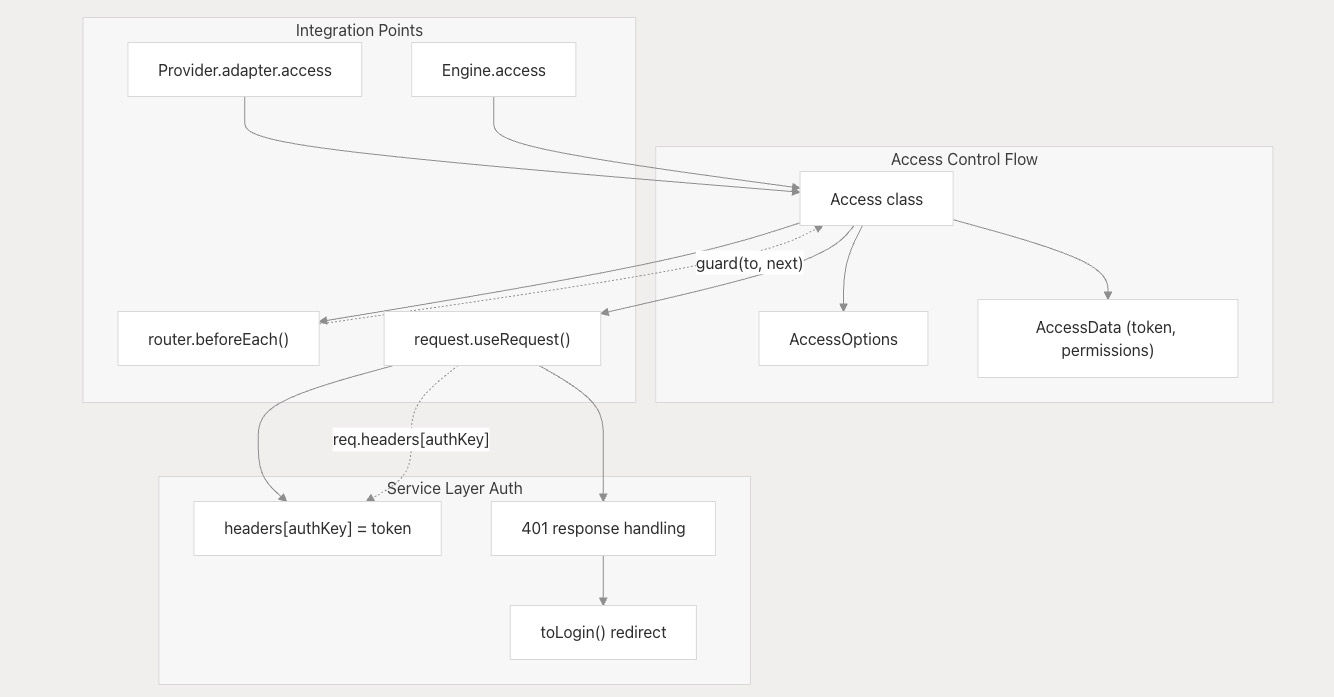

访问控制集成

权限控制链：UI层 → 引擎Access模块 → 服务层 → 存储库层

总结

引擎、提供者与服务层构成VTJ低代码平台的架构基石：

引擎(Engine)：设计时环境核心，管理工程状态和编辑生命周期
提供者(Provider)：连接设计与运行的桥梁，负责上下文创建和渲染管理
服务层(Service)：抽象后端操作，支持多存储方案和代码生成

三者协同实现可视化设计与可运行代码间的双向转换工作流，这是VTJ平台的核心价值所在。

说明

本文档内容由AI辅助翻译，可能存在术语差异或细节遗漏，请以英文原版为准
