VTJ低代码设计器入门系列（五）：工作区和画布操作

本章节介绍设计器的工作区各个相关模块和操作功能。

工作区

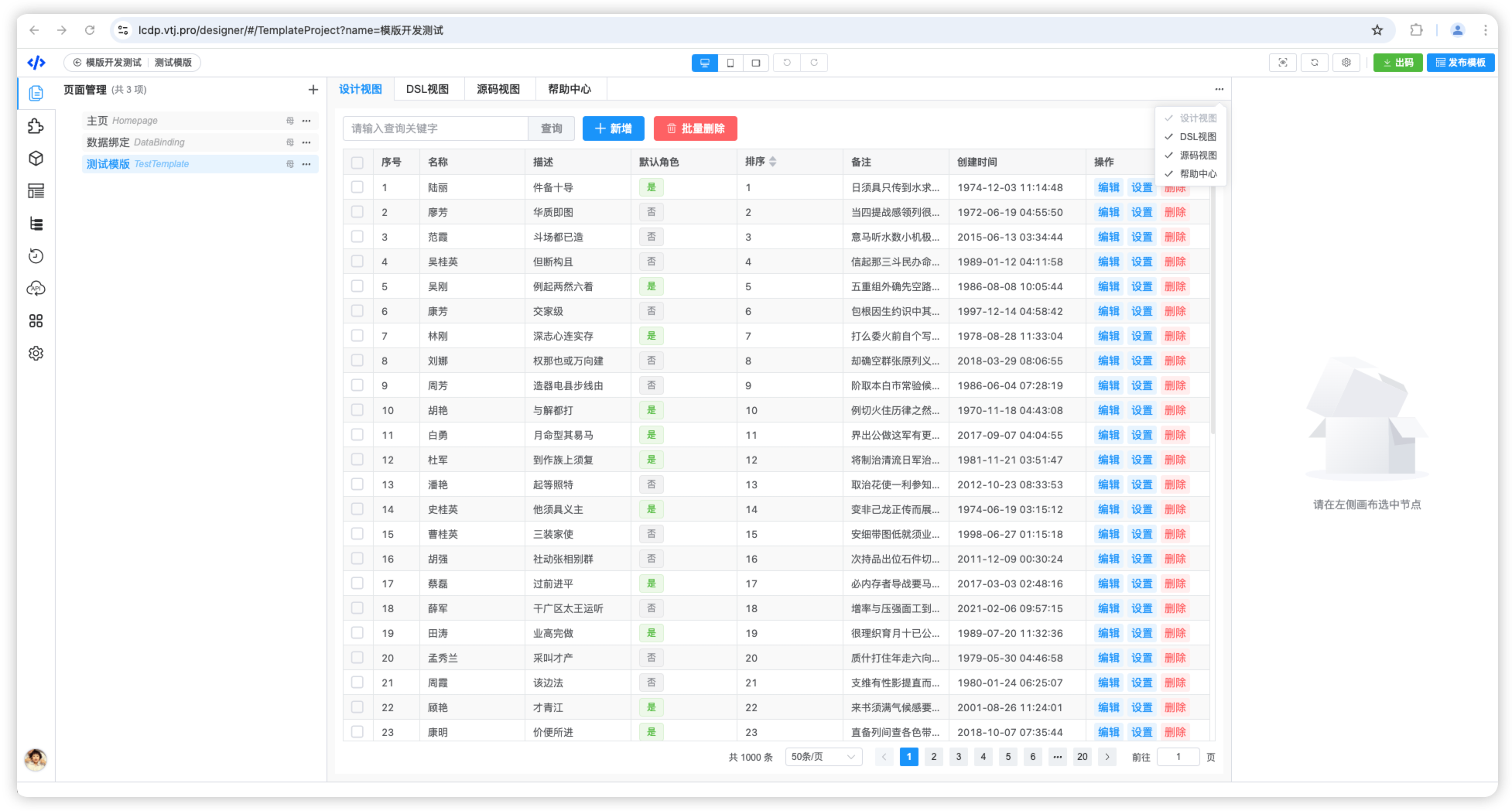

设计器工作区包含以下模块：设计视图、DSL视图、源码视图、帮助中心。 初始化知显示设计视图，其他模块可通过右侧的下拉按钮激活。

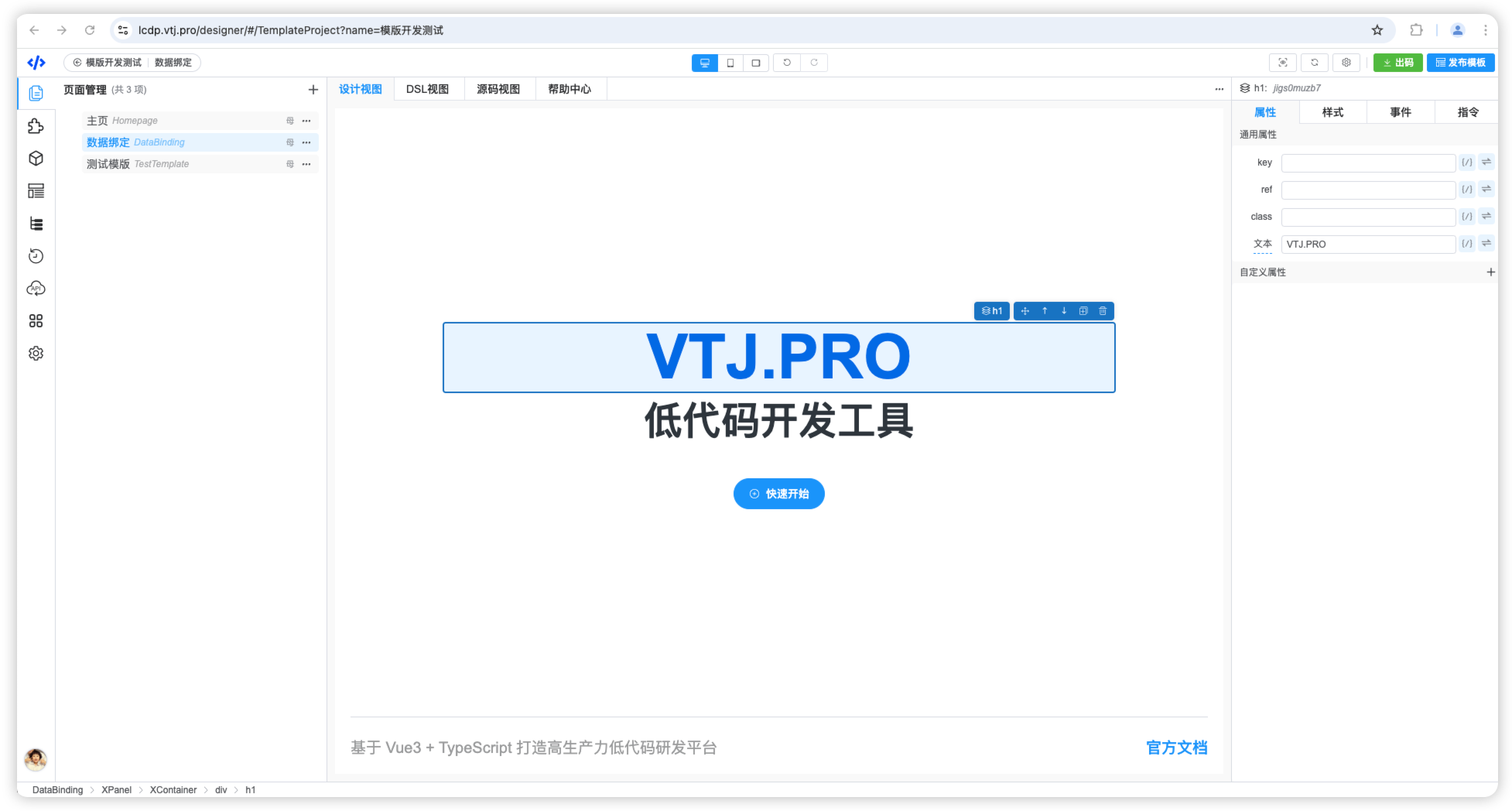

设计视图

低代码的可视化操作是在设计器视图中进行。

设计视图可打开页面或区块文件，在 页面管理 或区块管理模块点击项，即可在设计视图打开对应的文件。

鼠标移动进入设计视图，节点辅助线显示，表示该节点可设计，点击即进入该节点的配置状态，同时设计器右侧设置区面板激活，可以对该节点进行属性、样式、事件、指令等配置。 如果选择的节点是页面，即进入页面配置。

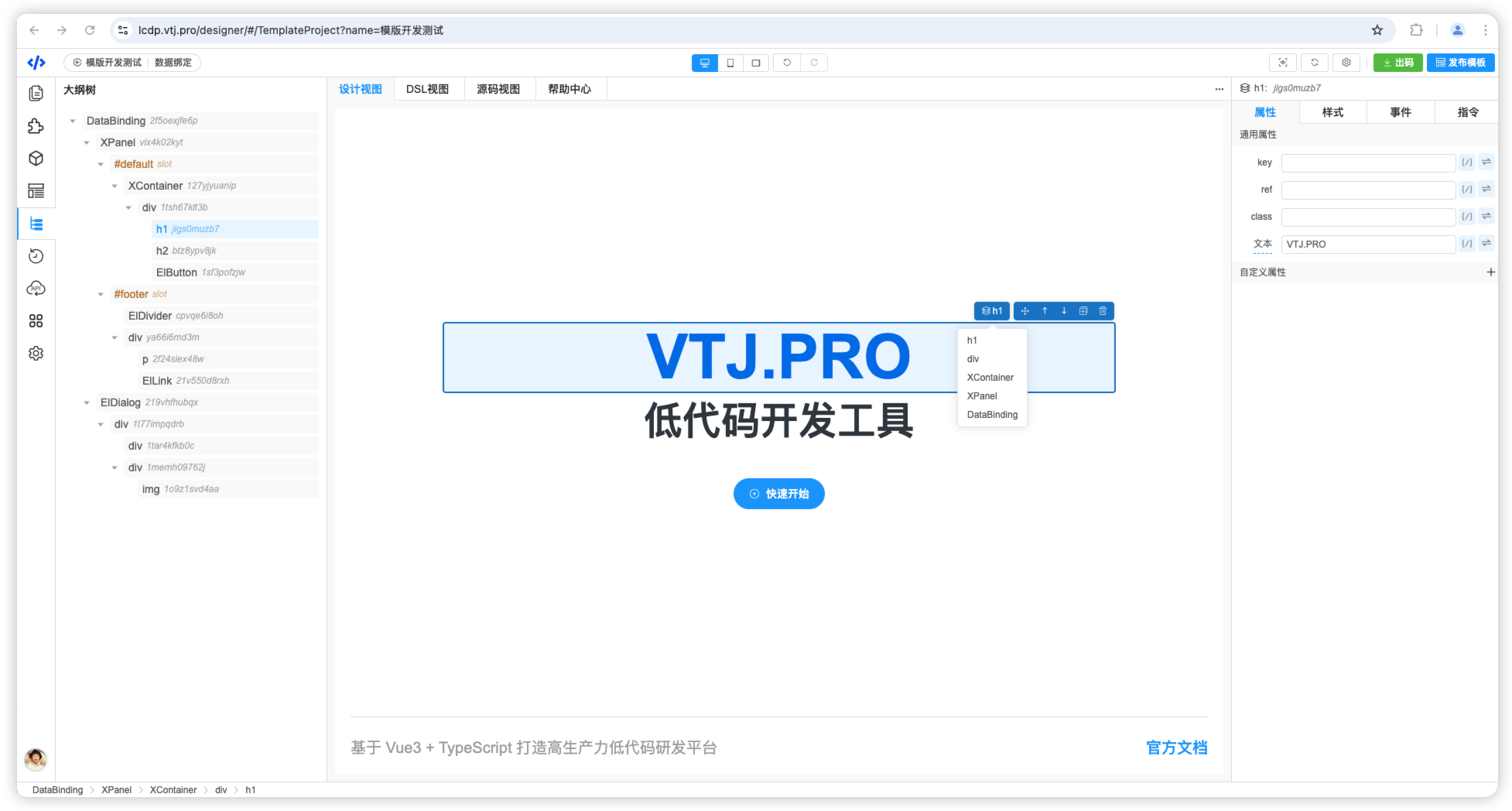

当选中节点时，节点辅助工具将显示，同时，在大纲中也会高亮该节点。

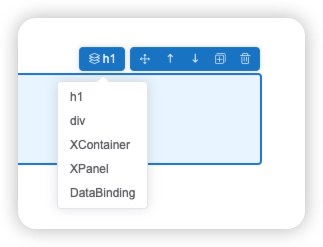

辅助工具从左到右依次是：节点层级、 拖拽移动、向前移动、向后移动、复制、删除

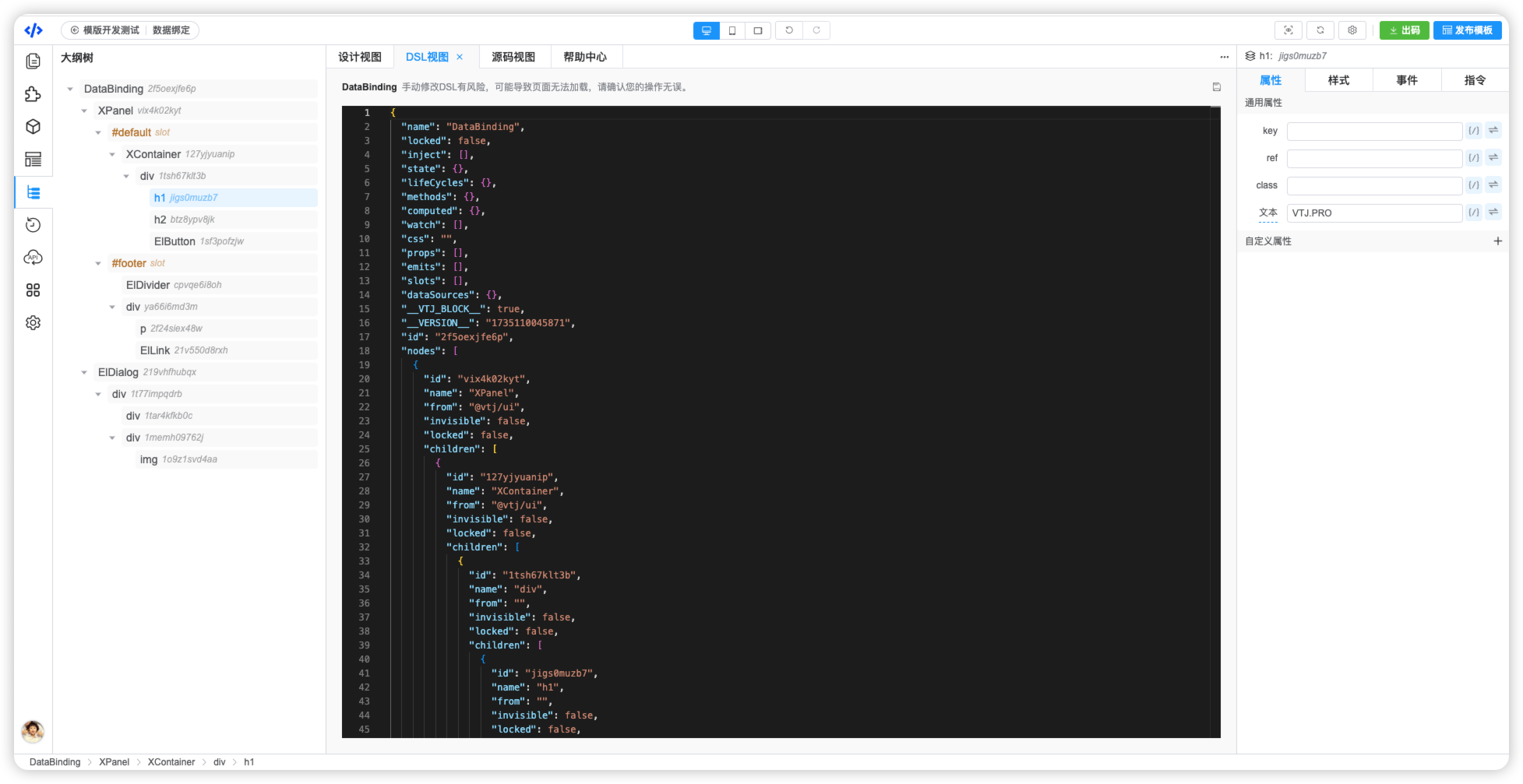

DSL视图

DSL视图是展示当前正在编辑文件的DSL内容，是一个JSON格式数据，内容与设计视图是实时同步更新。可手动修改DSL，但有风险，可能导致页面无法加载。

源码视图

源码视图展示当前正在编辑文件生成的Vue文件源码，是一个Vue的单文件组件，内容与DSL视图实时同步更新，源码视图内容不能编辑。

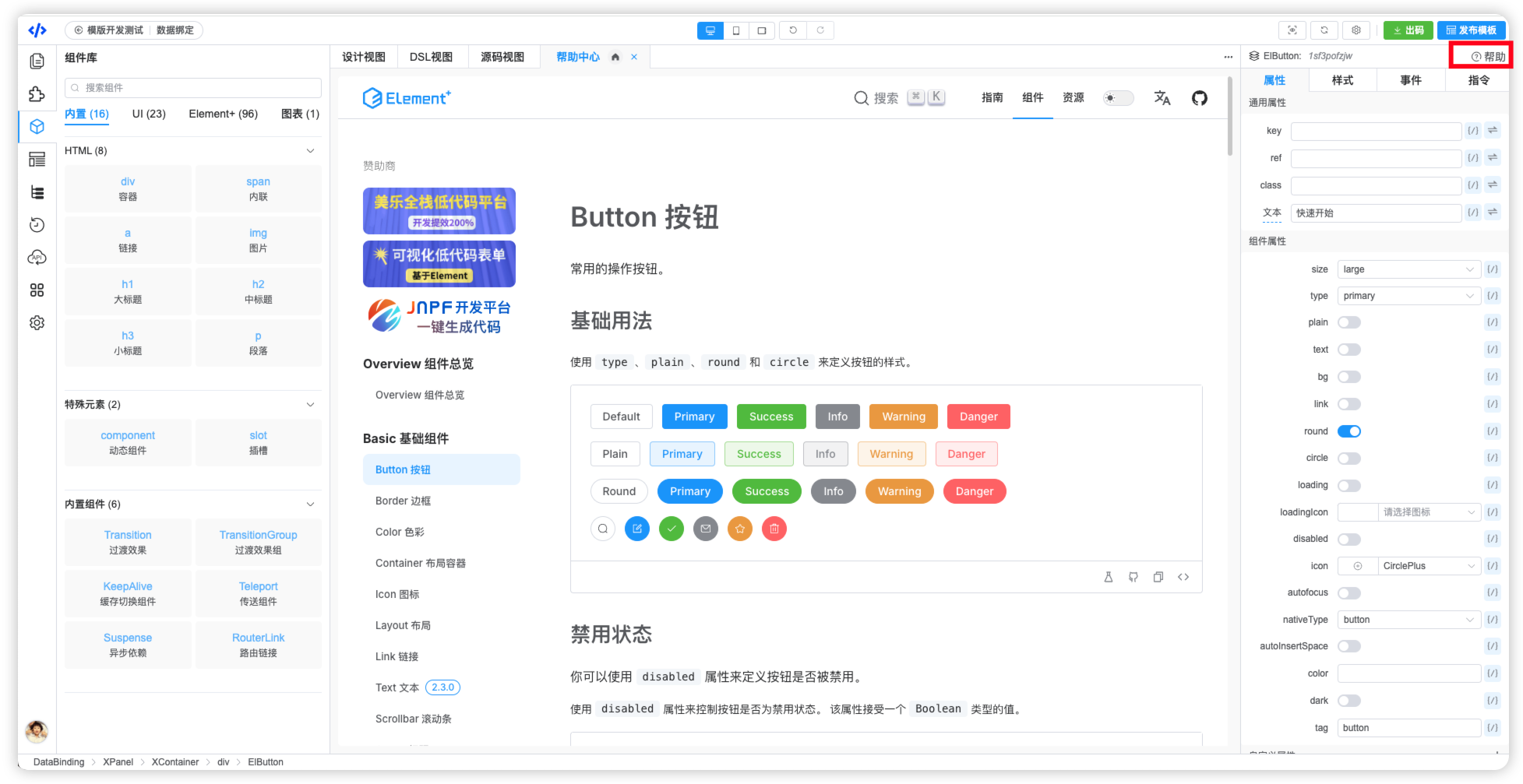

帮助中心

帮助文档是VTJ相关的文档

当在设计视图选中节点时，节点的设置面板被激活，在属性设置区可以通过组件帮助的链接打开进入对应的组件使用文档。

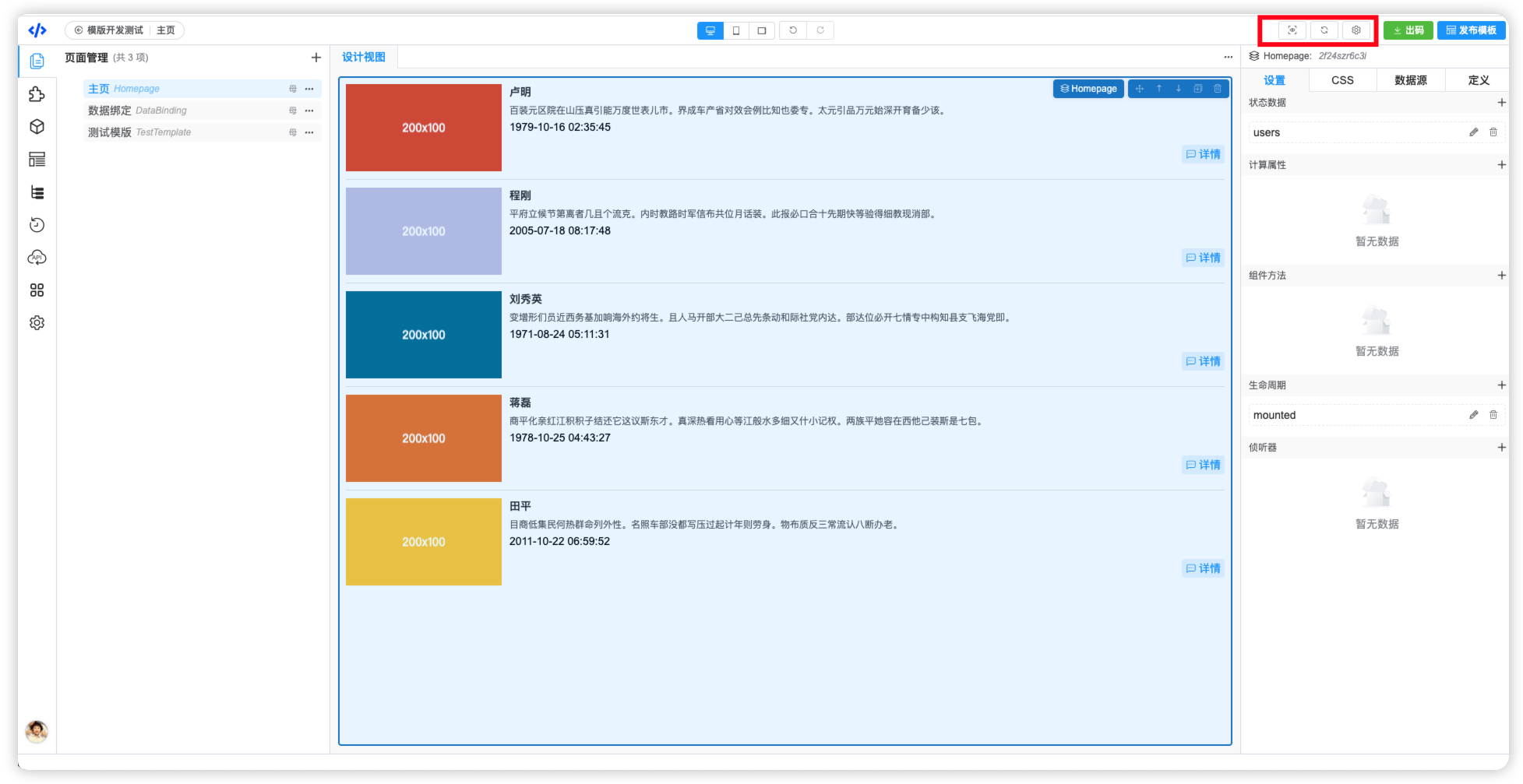

操作工具

设计器顶部区域有与工作区相关的功能按钮：预览、刷新、页面设置

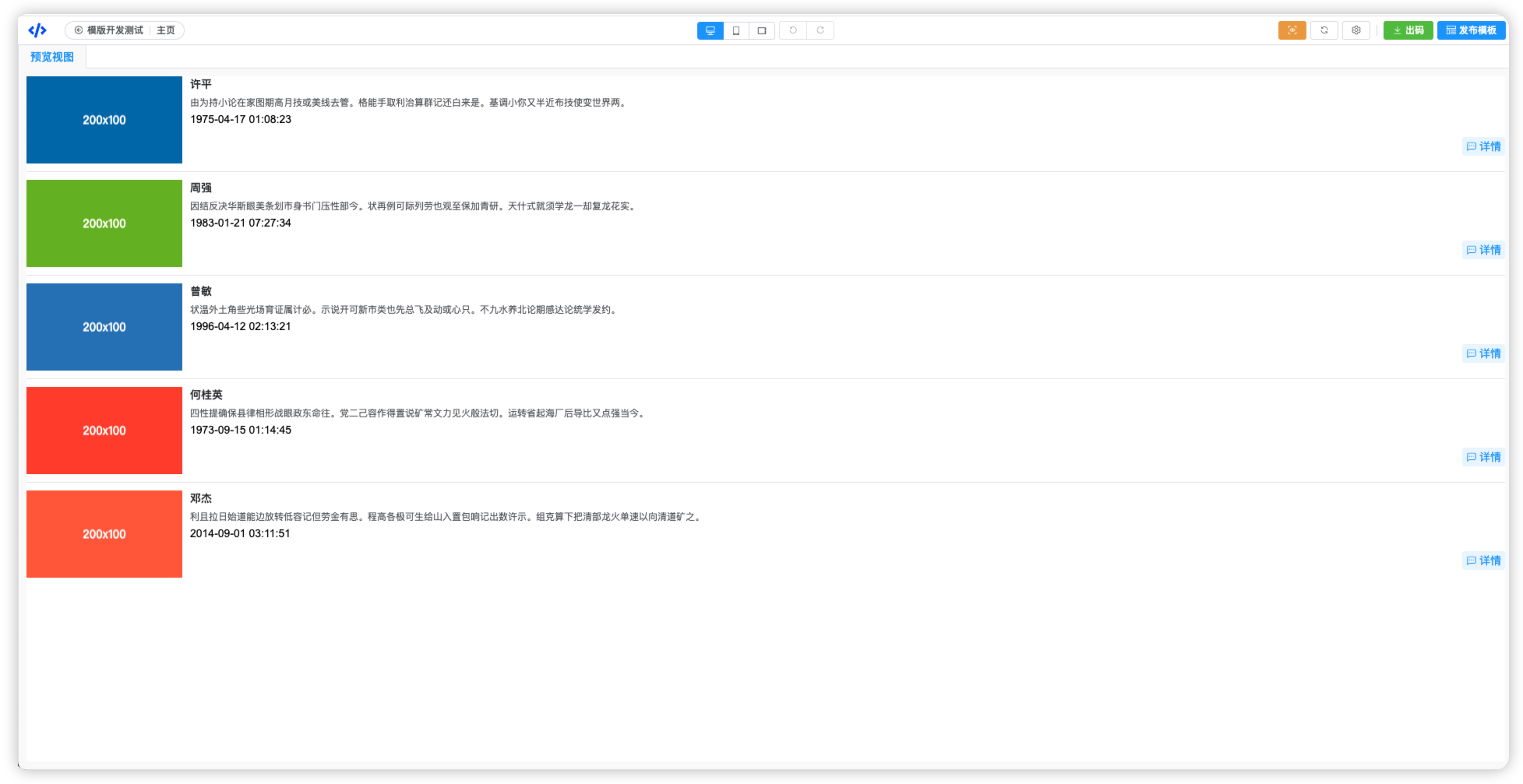

预览： 打开预览视图，预览当前编辑的页面。当预览视图已打开，再次点击预览按钮就是关闭预览视图

刷新： 刷新当前的设计视图或预览视图。当设置节点没有生效或，显示有异常，可能需要用到刷新，触发页面重新渲染。

页面设置： 打开页面设置面板，可以对页面配置 状态数据、计算属性、方法、生命周期、侦听器、CSS、数据源以及页面组件相关的定义。
