图表和可视化
本文档涵盖了 @vtj/charts 包，该包通过 ECharts 集成为 VTJ 低代码平台提供了全面的数据可视化能力。该软件包提供图表组件、地理映射和可视化工具，这些工具可与 VTJ 的设计时和运行时环境无缝集成。
有关更广泛的 UI 组件生态系统的信息，请参阅 UI 组件库 。有关特定于平台的实施，请参阅平台实施 。
软件包概述
@vtj/charts 包是 VTJ 组件生态中的主要可视化层，基于 ECharts 5.6.0 构建，作为其核心图表引擎。该包提供了 Vue 3 组件，这些组件封装了 ECharts 功能，同时保持了与 VTJ 低代码设计模式的兼容性。

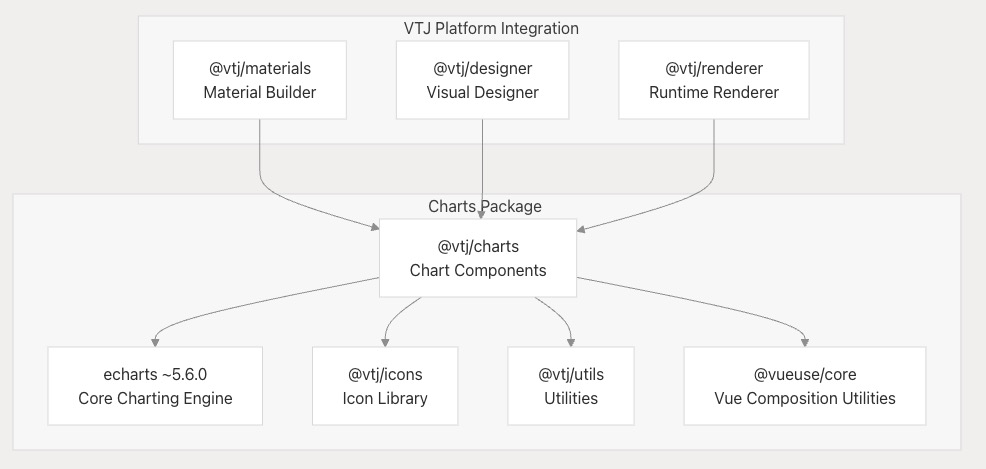

Chart 包依赖项和集成
图表组件系统
charts 包提供了一种基于组件的架构，将 ECharts 功能封装到可重用的 Vue 组件中。这些组件旨在在 VTJ 的低代码环境中工作，同时提供对 ECharts 可视化能力的完全访问权限。
| 组件类别 | 功能性 | ECharts 集成 |
|---|---|---|
| 基本图表 | 折线图、条形图、饼图、散点图 | 直接 ECharts 选项绑定 |
| 地理图表 | 地图、地理可视化 | ECharts geo/map 组件 |
| 复杂图表 | 多轴，组合 | ECharts 高级配置 |
| 交互式图表 | 画笔、DataZoom、图例 | ECharts 交互 API |

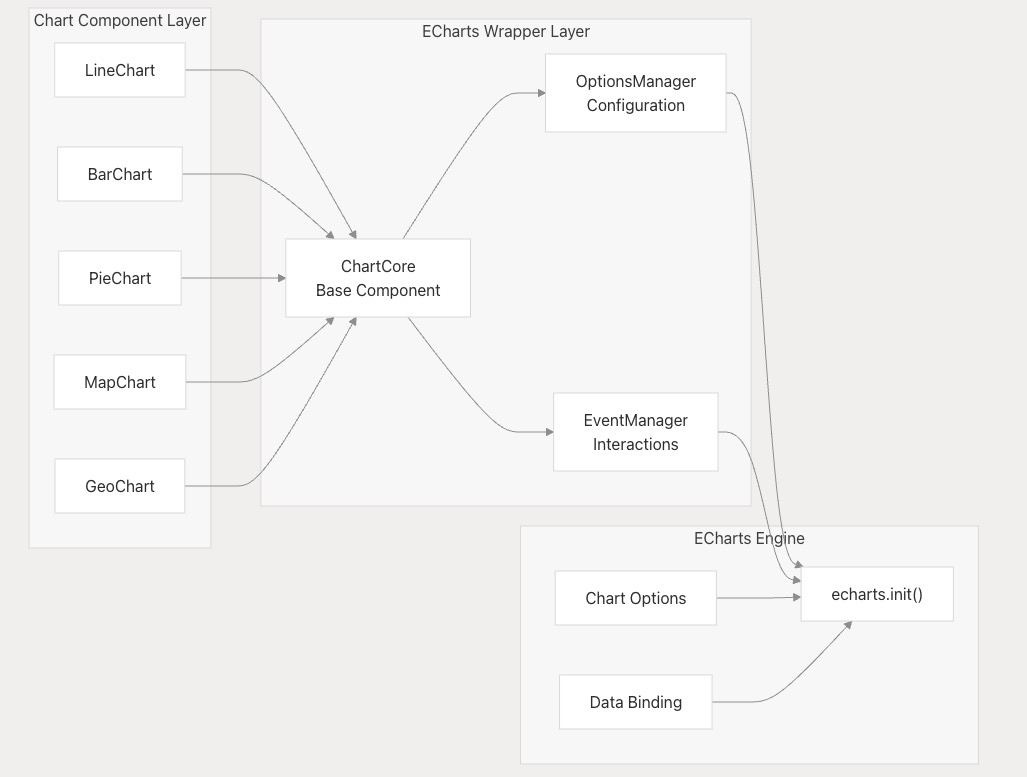

Chart 组件架构和 ECharts 集成
地理可视化支持
图表包的一个重要功能是其地理可视化功能，包括对地理地图和地理数据显示的支持。添加此功能是为了在 VTJ 应用程序中支持基于位置的数据可视化。

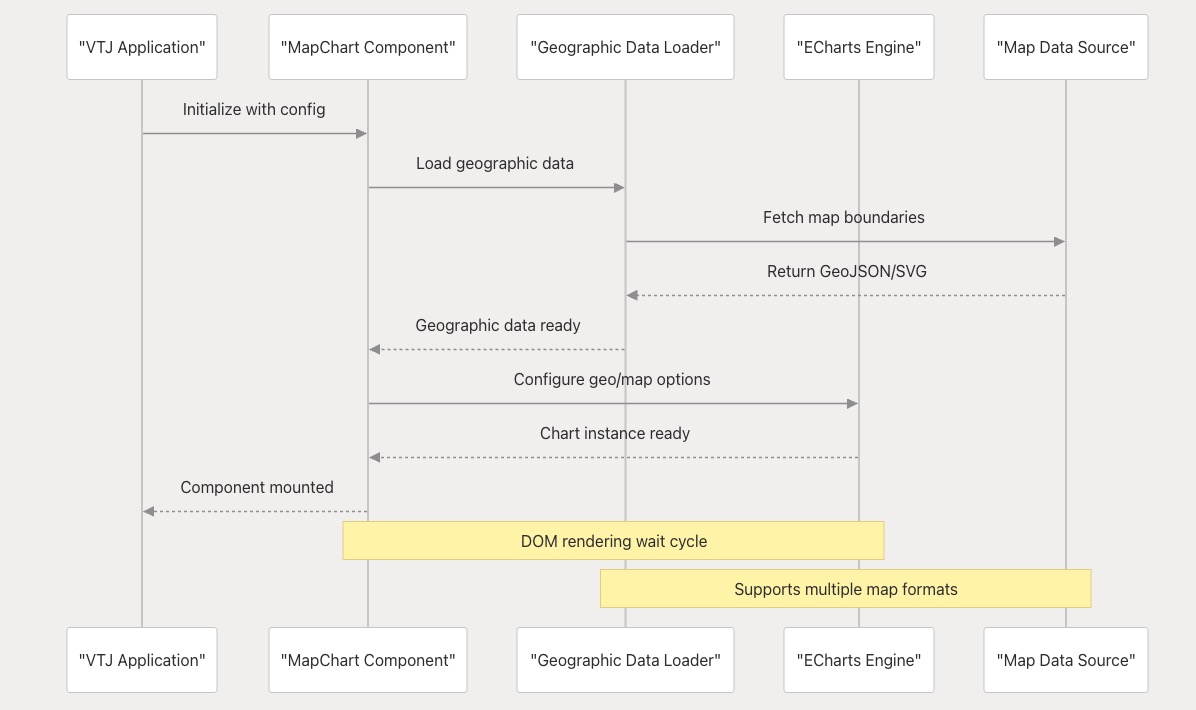

地理图表初始化和数据加载流程
地理可视化系统解决了 DOM 就绪和异步数据加载的常见问题，与地图就绪状态和 DOM 渲染计时相关的错误修复证明了这一点。
ECharts 集成架构
该包为 ECharts 提供了一个复杂的包装器，在保持 Vue 3 响应性的同时，保留了对完整 ECharts API 的访问。此集成处理图表生命周期、数据绑定和事件管理。

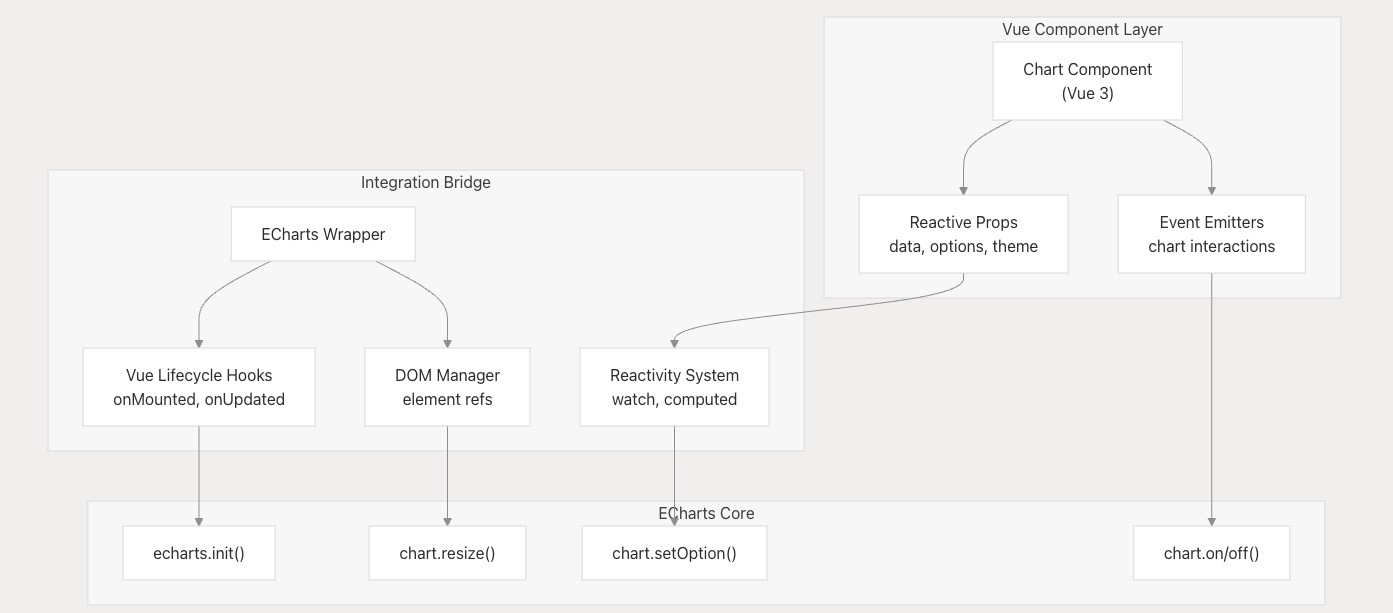

ECharts Vue 3 集成架构
集成层处理几个关键方面：
- DOM 就绪性：确保 ECharts 初始化发生在 DOM 元素可用之后
- 反应式更新 ：当数据或配置 props 发生变化时自动更新图表
- 事件桥接 ：将 ECharts 事件转换为 Vue 组件事件
- 资源管理 ：在组件卸载期间正确处理 Chart 实例
构建和分发系统
charts 包使用双重构建系统，该系统可同时生成 ES 模块和 UMD 捆绑包，从而确保 VTJ 生态系统内不同部署场景之间的兼容性。
| 构建目标 | 输出格式 | 用例 |
|---|---|---|
| ES 模块 | dist/index.mjs | 现代捆绑器，tree-shaking |
| UMD 捆绑包 | dist/index.umd.js | 浏览器全局变量、遗留系统 |
| TypeScript 定义 | types/index.d.ts | 类型安全和 IDE 支持 |
| CSS 捆绑包 | dist/style.css | 组件样式 |

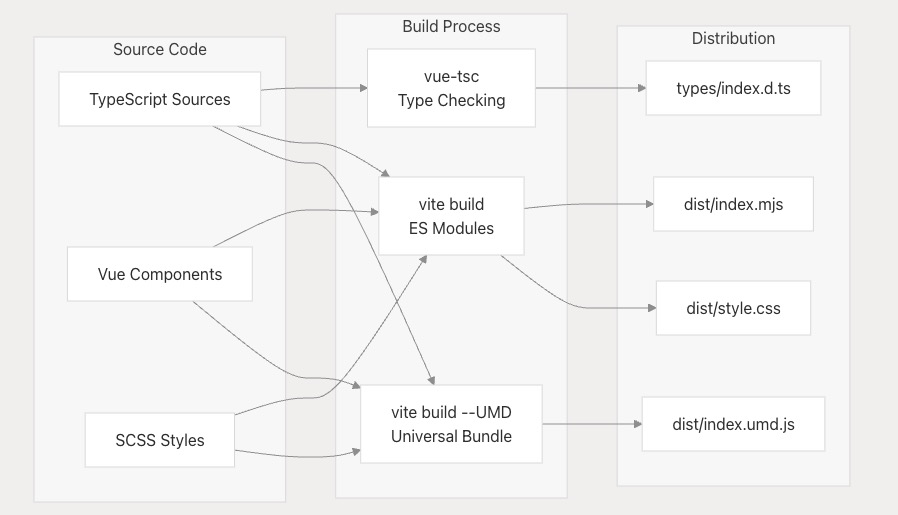

图表包构建和分发管道
构建系统确保 charts 包可以在 VTJ 的多平台部署目标中使用，同时通过 tree-shaking 支持保持最佳捆绑包大小。
